Produktmerkmale;
Der Hauptmotor nimmt einen vollständig geschlossenen Schriftrollenkompressor mit einer einzigen Leistung von 2 bis 8 PS und dünnem Wanddesign an. geeignet für die Wandmontage;
Der Kondensungslüfter nimmt große Winkelplastikblätter und einen 6-poligen Motor mit großem Luftvolumen und Lärm ein.
Die Einlass- und Auslassrohr -Grenzfläche des Geräts ist mit einem Stoppventil ausgestattet, das für die Installation und Wartung bequem ist.

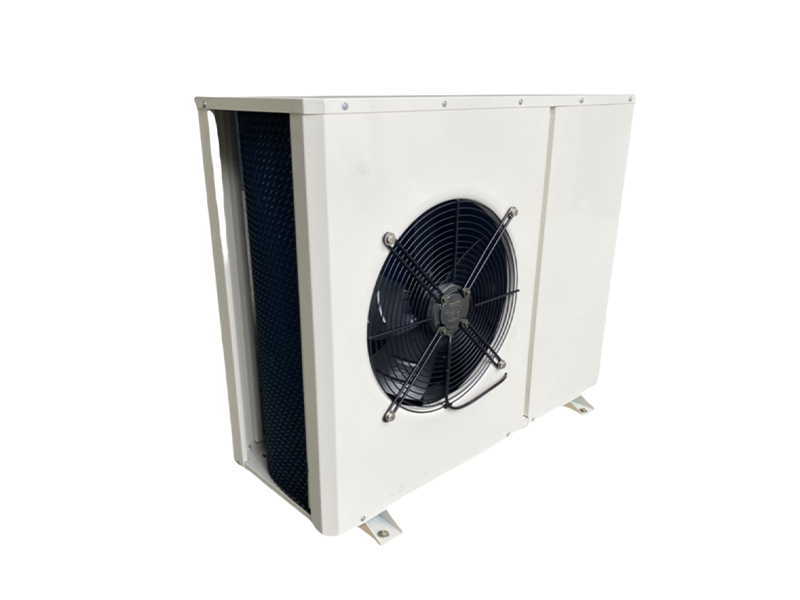

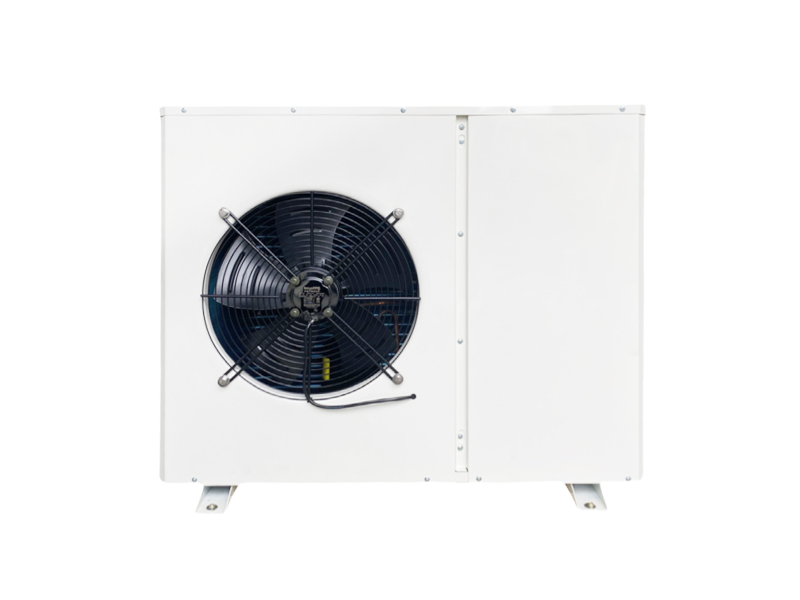

L-Typ-Box-Komprimierungseinheit Typ (häufig verwendeter Typ)
Mittel- und hohe Temperaturluftgekühlte Kondenseinheit
Bildlaufserie
Modell der Einheiten | XB-FNL-02MH | XB-FNL-03MH | XB-FNL-05MH | XB-FNL-06MH | XB-FNL-08MH | ||
Kompressormodell | ZB15KQ | ZB21KQ | ZB38KQ | ZB45KQ | ZB58KQ | ||
Anwendbare Verdunstungstemperatur (℃) | 0 ℃ ~ -15 ℃ | ||||||
Kältemittel | R22 | ||||||
Stromversorgung | 380 V/50 Hz | ||||||
Kondensator | Menge an Lüfter (nur) | 1 | 1 | 2 | 2 | 2 | |
Luftvolumen (m³/h) | 1*3200 | 1*3200 | 2*3200 | 2*3200 | 2*3200 | ||
Kraft des Fans (W) | 1*60 | 1*60 | 2*60 | 2*60 | 2*60 | ||
Kühlkapazität der Kompressoreinheit | Verdunstungstemperatur 0 ℃ | Kühlkapazität (W) | 4775 | 6840 | 11200 | 13850 | 18100 |
Elektrische Leistung (w) | 1615 | 2300 | 3570 | 4330 | 5500 | ||
Verdunstungstemperatur -5 ℃ | Kühlkapazität (W) | 3950 | 5710 | 9175 | 11150 | 14925 | |
Elektrische Leistung (w) | 1630 | 2280 | 3525 | 4325 | 5490 | ||
Verdunstungstemperatur -12 ℃ | Kühlkapazität (W) | 2985 | 4230 | 6575 | 8560 | 10675 | |
Elektrische Leistung (w) | 1660 | 2240 | 3490 | 4345 | 5440 | ||
Kupplung | Rohrkopplung | Φ10 | Φ10 | Φ12 | Φ12 | Φ16 | |
Saugkupplung | Φ16 | Φ16 | Φ19 | Φ19 | Φ22 | ||
Abmessungen | (A) mm Länge | 1020 | 1020 | 1020 | 1020 | 1020 | |
(B) mm Breite | 420 | 420 | 420 | 420 | 420 | ||
(H) mm Höhe | 850 | 850 | 1250 | 1250 | 1250 | ||
Installationsabmessungen | (D) MM Länge | 590 | 590 | 590 | 590 | 590 | |
(E) mm Breite | 440 | 440 | 390 | 390 | 390 | ||
Einheit Standardkonfiguration: Kompressor, Kondensator, Reservoir, Filter, Magnetventil, Druckregelung, Gesprächsmesser, Anschlussbox usw.; |
Erklären
1: Die Kühlkapazität und die elektrische Leistung in der Tabelle basieren auf der Umgebungstemperatur von 32 ° C;
2: Die Konfiguration kann gemäß den Anforderungen erhöht oder verringert werden.
Mittel- und hohe Temperaturluftgekühlte Kondenseinheit
Modell der Einheiten | XB-FNL-02MH | XB-FNL-03MH | XB-FNL-05MH | XB-FNL-06MH | XB-FNL-08MH | ||
Kompressormodell | ZB15KQE | ZB21KQE | ZB38KQE | ZB45KQE | ZB58KQE | ||
Anwendbare Verdunstungstemperatur (℃) | -5 ℃ ~ -25 ℃ | ||||||
Kältemittel | R404a | ||||||
Stromversorgung | 380 V/50 Hz | ||||||
Kondensator | Menge an Lüfter (nur) | 1 | 1 | 2 | 2 | 2 | |
Luftvolumen (m³/h) | 1*3200 | 1*3200 | 2*3200 | 2*3200 | 2*3200 | ||
Kraft des Fans (W) | 1*60 | 1*60 | 2*60 | 2*60 | 2*60 | ||
Kühlkapazität der Kompressoreinheit | Verdunstungstemperatur -15 ℃ | Kühlkapazität (W) | 2550 | 3990 | 6750 | 7950 | 9850 |
Elektrische Leistung (w) | 2000 | 2650 | 4370 | 5050 | 6630 | ||
Verdunstungstemperatur -20 ℃ | Kühlkapazität (W) | 2020 | 3280 | 5500 | 6540 | 7560 | |
Elektrische Leistung (w) | 1980 | 2630 | 4350 | 5030 | 6610 | ||
Verdunstungstemperatur -25 ℃ | Kühlkapazität (W) | 1620 | 2680 | 4700 | 5650 | 6550 | |
Elektrische Leistung (w) | 1960 | 2610 | 4330 | 5010 | 6580 | ||
Kupplung | Rohrkopplung | Φ10 | Φ10 | Φ12 | Φ12 | Φ16 | |
Saugkupplung | Φ16 | Φ16 | Φ19 | Φ19 | Φ22 | ||
Abmessungen | Länge (a) mm | 1020 | 1020 | 1020 | 1020 | 1020 | |
Breite (b) mm | 420 | 420 | 420 | 420 | 420 | ||
Höhe (h) mm | 850 | 850 | 1250 | 1250 | 1250 | ||
Installationsabmessungen | Länge (d) mm | 590 | 590 | 590 | 590 | 590 | |
Breite (e) mm | 440 | 440 | 390 | 390 | 390 | ||
Einheit Standardkonfiguration: Kompressor, Kondensator, Reservoir, Filter, Magnetventil, Druckregelung, Gesprächsmesser, Anschlussbox usw.; |
Erklären
1: Die Kühlkapazität und die elektrische Leistung in der Tabelle basieren auf der Umgebungstemperatur von 32 ° C;
2: Die Konfiguration kann gemäß den Anforderungen erhöht oder verringert werden.

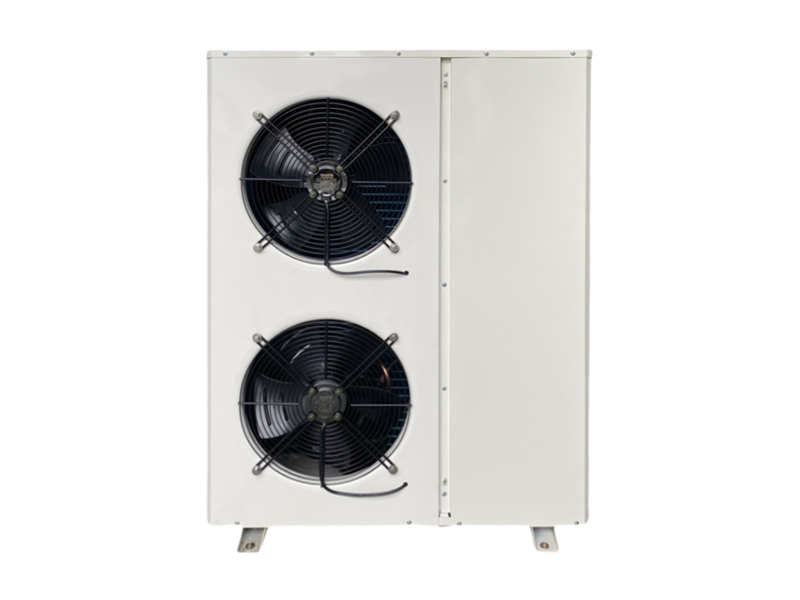

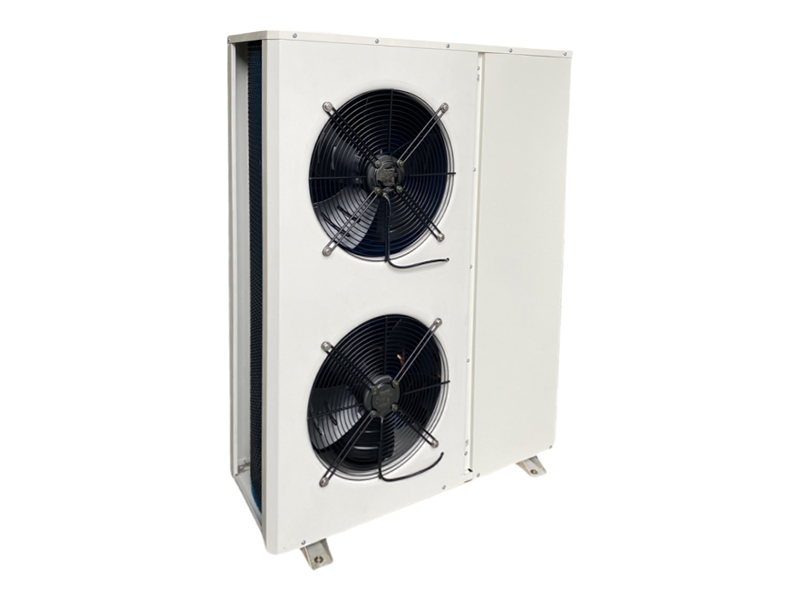

L-Typ-Box-Komprimierungskondenseinheit (Verbesserte Version)
Mittel- und hohe Temperaturluftgekühlte Kondenseinheit
Bildlaufserie
Modell der Einheiten | XB-FNL-02MH | XB-FNL-03MH | XB-FNL-05MH | XB-FNL-05MH | XB-FNL-06MH | ||
Kompressormodell | ZB15KQ | ZB21KQ | ZB38KQ | ZB38KQ | ZB45KQ | ||
Anwendbare Verdunstungstemperatur (℃) | 0 ℃ ~ -15 ℃ | ||||||
Kältemittel | R22 | ||||||
Stromversorgung | 380 V/50 Hz | ||||||
Kondensator | Menge an Lüfter (nur) | 1 | 1 | 1 | 2 | 1 | |
Luftvolumen (m³/h) | 1*2700 | 1*3500 | 1*6400 | 2*3500 | 1*6400 | ||
Kraft des Fans (W) | 1*145 | 1*190 | 1*320 | 2*190 | 1*320 | ||
Kühlkapazität der Kompressoreinheit | Verdunstungstemperatur 0 ℃ | Kühlkapazität | 4775 | 6840 | 11200 | 11200 | 13850 |
Elektrische Leistung (w) | 1615 | 2300 | 3570 | 3570 | 4330 | ||
Verdunstungstemperatur -5 ℃ | Kühlkapazität | 3900 | 5710 | 9175 | 9175 | 11150 | |
Elektrische Leistung (w) | 1630 | 2280 | 3525 | 3525 | 4325 | ||
Verdunstungstemperatur -12 ℃ | Kühlkapazität | 2985 | 4230 | 6575 | 6575 | 8560 | |
Elektrische Leistung (w) | 1660 | 2240 | 3490 | 3490 | 4345 | ||
Kupplung | Rohrkopplung | Φ10 | Φ10 | Φ12 | Φ12 | Φ12 | |
Saugkupplung | Φ16 | Φ16 | Φ19 | Φ19 | Φ19 | ||
Abmessungen | Länge (a) mm | 960 | 1110 | 1110 | 1110 | 1110 | |
Breite (b) mm | 470 | 520 | 520 | 520 | 520 | ||
Höhe (h) mm | 690 | 790 | 890 | 1250 | 990 | ||
Installationsabmessungen | Länge (d) mm | 590 | 590 | 590 | 590 | 590 | |
Breite (e) mm | 390 | 440 | 440 | 440 | 440 | ||
Einheit Standardkonfiguration: Kompressor, Kondensator, Reservoir, Filter, Magnetventil, Druckregelung, Gesprächsmesser, Anschlussbox usw.; |
Mittel- und hohe Temperaturluftgekühlte Kondenseinheit
Bildlaufserie
Modell der Einheiten | XB-FNL-02MH | XB-FNL-03MH | XB-FNL-05MH | XB-FNL-05MH | XB-FNL-06MH | ||
Kompressormodell | ZB15KQE | ZB21KQE | ZB38KQE | ZB38KQE | ZB45KQE | ||
Anwendbare Verdunstungstemperatur (℃) | -5 ℃ ~ -25 ℃ | ||||||
Kältemittel | R404a | ||||||
Stromversorgung | 380 V/50 Hz | ||||||
Kondensator | Menge an Lüfter (nur) | 1 | 1 | 1 | 2 | 1 | |
Luftvolumen (m³/h) | 1*2700 | 1*3500 | 1*6400 | 2*3500 | 1*6400 | ||
Kraft des Fans (W) | 1*145 | 1*190 | 1*320 | 2*190 | 1*320 | ||
Kühlkapazität der Kompressoreinheit | Verdunstungstemperatur -15 ℃ | Kühlkapazität | 2550 | 3990 | 6750 | 6750 | 7950 |
Elektrische Leistung (w) | 2000 | 2650 | 4370 | 4370 | 5050 | ||
Verdunstungstemperatur -20 ℃ | Kühlkapazität | 2020 | 3280 | 5500 | 5500 | 6540 | |
Elektrische Leistung (w) | 1980 | 2630 | 4350 | 4350 | 5030 | ||
Verdunstungstemperatur -25 ℃ | Kühlkapazität | 1620 | 2680 | 4700 | 4700 | 5650 | |
Elektrische Leistung (w) | 1960 | 2610 | 4330 | 4330 | 5010 | ||
Kupplung | Rohrkopplung | Φ10 | Φ10 | Φ12 | Φ12 | Φ12 | |
Saugkupplung | Φ16 | Φ16 | Φ19 | Φ19 | Φ19 | ||
Abmessungen | Länge (a) mm | 960 | 1110 | 1110 | 1110 | 1110 | |
Breite (b) mm | 470 | 520 | 520 | 520 | 520 | ||
Höhe (h) mm | 690 | 790 | 890 | 1250 | 990 | ||
Installationsabmessungen | Länge (d) mm | 590 | 590 | 590 | 590 | 590 | |
Breite (e) mm | 390 | 440 | 440 | 440 | 440 | ||
Einheit Standardkonfiguration: Kompressor, Kondensator, Reservoir, Filter, Magnetventil, Druckregelung, Gesprächsmesser, Anschlussbox usw.; |
Erklären
1: Die Kühlkapazität und die elektrische Leistung in der Tabelle basieren auf der Umgebungstemperatur von 32 ° C;
2: Die Konfiguration kann gemäß den Anforderungen erhöht oder verringert werden.
3: LF Der halbhermetische Kompressor kann angepasst werden. Bitte wenden Sie sich an die Vertriebsagenturen der Sko Cold Chain Company.
Modell der Einheiten | XB-FNL-06MH | XB-FNL-08MH | XB-FNL-10MH | Xb-fnl-12mh | XB-FNL-15MH | ||
Kompressormodell | ZB45KQ | ZB58KQ | ZB76KQ | ZB88KQ | ZB114KQ | ||
Anwendbare Verdunstungstemperatur (℃) | 0 ℃ ~ -15 ℃ | ||||||
Kältemittel | R22 | ||||||
Stromversorgung | 380 V/50 Hz | ||||||
Kondensator | Menge an Lüfter (nur) | 2 | 2 | 2 | 2 | 4 | |
Luftvolumen (m³/h) | 2*3500 | 2*4500 | 2*4500 | 2*6400 | 4*3500 | ||
Kraft des Fans (W) | 2*190 | 2*230 | 2*230 | 2*320 | 4*190 | ||
Kühlkapazität der Kompressoreinheit | Verdunstungstemperatur -0 ℃ | Kühlkapazität | 13850 | 18100 | 24600 | 28400 | 36100 |
Elektrische Leistung (w) | 4330 | 5500 | 7525 | 8200 | 10960 | ||
Verdunstungstemperatur -5 ℃ | Kühlkapazität | 11150 | 14925 | 20600 | 23450 | 29350 | |
Elektrische Leistung (w) | 4325 | 5490 | 7175 | 8125 | 10880 | ||
Verdunstungstemperatur -12 ℃ | Kühlkapazität | 8560 | 10675 | 15550 | 17700 | 21800 | |
Elektrische Leistung (w) | 4345 | 5440 | 7025 | 7900 | 9610 | ||
Kupplung | Rohrkopplung | Φ12 | Φ16 | Φ16 ungebildet | Φ19 ungebildet | Φ19 ungebildet | |
Saugkupplung | Φ19 | Φ22 | Φ28 ungebildet | Φ28 ungebildet | Φ35 ungebildet | ||
Abmessungen | Länge (a) mm | 1110 | 1110 | 1300 | 1450 | 1700 | |
Breite (b) mm | 520 | 520 | 580 | 630 | 630 | ||
Höhe (h) mm | 1250 | 1290 | 1390 | 1390 | 1390 | ||
Installationsabmessungen | Länge (d) mm | 590 | 590 | 770 | 870 | 555*555 | |
Breite (e) mm | 440 | 440 | 500 | 550 | 570 | ||
Einheit Standardkonfiguration: Kompressor, Kompressorabgaswinkelventil, Stoßrohr (10 PS und höher), Kondensator, Flüssigkeitsreservoir, Filter, Magnetventil, Druckregelung, Krachtzug, Anschlusskasten usw.; |
Erklären
1: Die Kühlkapazität und die elektrische Leistung in der Tabelle basieren auf der Umgebungstemperatur von 32 ° C;
2: Die Konfiguration kann gemäß den Anforderungen erhöht oder verringert werden.
3: LF Der halbhermetische Kompressor kann angepasst werden. Bitte wenden Sie sich an die Vertriebsagenturen der Sko Cold Chain Company.
Modell der Einheiten | XB-FNL-06MH | XB-FNL-08MH | XB-FNL-10MH | Xb-fnl-13mh | XB-FNL-15MH | ||
Kompressormodell | ZB45KQE | ZB58KQE | ZB76KQE | ZB95KQE | ZB114KQE | ||
Anwendbare Verdunstungstemperatur (℃) | -5 ℃ ~ -25 ℃ | ||||||
Kältemittel | R404a | ||||||
Stromversorgung | 380 V/50 Hz | ||||||
Kondensator | Menge an Lüfter (nur) | 2 | 2 | 2 | 2 | 4 | |
Luftvolumen (m³/h) | 2*3500 | 2*4500 | 2*4500 | 2*6400 | 4*3500 | ||
Kraft des Fans (W) | 2*190 | 2*230 | 2*230 | 2*320 | 4*190 | ||
Kühlkapazität der Kompressoreinheit | Verdunstungstemperatur -15 ℃ | Kühlkapazität | 7950 | 9850 | 14100 | 16800 | 19750 |
Elektrische Leistung (w) | 5050 | 6630 | 8660 | 11200 | 13300 | ||
Verdunstungstemperatur -20 ℃ | Kühlkapazität | 6540 | 7560 | 11800 | 12300 | 14880 | |
Elektrische Leistung (w) | 5010 | 6580 | 8610 | 11100 | 13200 | ||
Verdunstungstemperatur -25 ℃ | Kühlkapazität | 5650 | 6550 | 10300 | / | / | |
Elektrische Leistung (w) | 4950 | 6530 | 8560 | / | / | ||
Kupplung | Rohrkopplung | Φ12 | Φ16 | Φ16 ungebildet | Φ19 ungebildet | Φ19 ungebildet | |
Saugkupplung | Φ19 | Φ22 | Φ28 ungebildet | Φ28 ungebildet | Φ35 ungebildet | ||
Abmessungen | Länge (a) mm | 1110 | 1110 | 1300 | 1450 | 1700 | |
Breite (b) mm | 520 | 520 | 580 | 630 | 630 | ||
Höhe (h) mm | 1250 | 1290 | 1390 | 1390 | 1390 | ||
Installationsabmessungen | Länge (d) mm | 590 | 590 | 770 | 870 | 555*555 | |
Breite (e) mm | 440 | 440 | 500 | 550 | 570 | ||
Einheit Standardkonfiguration: Kompressor, Kompressorabgaswinkelventil, Stoßrohr (10 PS und höher), Kondensator, Flüssigkeitsreservoir, Filter, Magnetventil, Druckregelung, Krachtzug, Anschlusskasten usw.; |
Erklären
1: Die Kühlkapazität und die elektrische Leistung in der Tabelle basieren auf der Umgebungstemperatur von 32 ° C;
2: Die Konfiguration kann gemäß den Anforderungen erhöht oder verringert werden.
3: Wenn der semi -hermetische Kompressor angepasst werden kann, wenden Sie sich bitte an die Vertriebsagenturen der Sko Cold Chain Company.
L-Typ-Kastenkompressionskondenseinheit (verbessert)
Halbgeschmärmte Serie mit mittlerer und hoher Temperaturklima-Kühleinheit
Modell der Einheiten | XB-FNL-15MH | Xb-fnl-20mh | XB-FNL-22MH | Xb-fnl-25mh | Xb-fnl-30mh | ||
Kompressormodell | 4pes-15 | 4nes-20 | 4je-22 | 4HE-25 | 4GE-30 | ||
Anwendbare Verdunstungstemperatur (℃) | -5 ° C ~ -15 ° C. | ||||||
Kältemittel | R22 | ||||||
Stromversorgung | 380 V/50 Hz | ||||||
Kondensator | Menge an Lüfter (nur) | 4 | 4 | 4 | 4 | 4 | |
Luftvolumen (m³/h) | 4*4500 | 4*4500 | 4*6400 | 4*6400 | 4*7300 | ||
Kraft des Fans (W) | 4*250 | 4*250 | 4*320 | 4*320 | 4*350 | ||
Kühlkapazität der Kompressoreinheit | Verdunstungstemperatur -0 ℃ | Kühlkapazität | 29820 | 34570 | 38600 | 44550 | 51050 |
Elektrische Leistung (w) | 9.9 | 10.6 | 13.1 | 15.1 | 17.85 | ||
Verdunstungstemperatur -5 ℃ | Kühlkapazität | 24200 | 28050 | 31320 | 36150 | 41500 | |
Elektrische Leistung (w) | 9.16 | 9.96 | 12.1 | 14.1 | 16.53 | ||
Verdunstungstemperatur -12 ℃ | Kühlkapazität | 19330 | 22370 | 25020 | 28920 | 33270 | |
Elektrische Leistung (w) | 8.35 | 9.17 | 11 | 12.75 | 15.1 | ||
Kupplung | Rohrkopplung | Φ19 ungebildet | Φ19 ungebildet | Φ22 ungebildet | Φ22 ungebildet | Φ25 ungebildet | |
Saugkupplung | Φ42 ungebildet | Φ42 ungebildet | Φ42 ungebildet | Φ54 ungebildet | Φ54 ungebildet | ||
Abmessungen | Länge (a) mm | 1880 | 2030 | 2030 | 2030 | 2130 | |
Breite (b) mm | 700 | 700 | 800 | 800 | 900 | ||
Höhe (h) mm | 1190 | 1290 | 1290 | 1490 | 1490 | ||
Installationsabmessungen | Länge (d) mm | 730730 | 755*755 | 755*755 | 755*755 | 755*755 | |
Breite (e) mm | 660 | 660 | 760 | 760 | 860 | ||
Standardkonfiguration der Einheit: Kompressor, Stoßdämpfer, Ölabscheider, Kondensator, Flüssigkeitsbehälter, Filter, Magnetventil, Differenzdruck (optional), Druckregelung, Druckmessgerät, Anschlussbox usw.; |
Erklären
1: Die Kühlkapazität und die elektrische Leistung in der Tabelle basieren auf der Umgebungstemperatur von 32 ° C;
2: Die Konfiguration kann gemäß den Anforderungen erhöht oder verringert werden;
