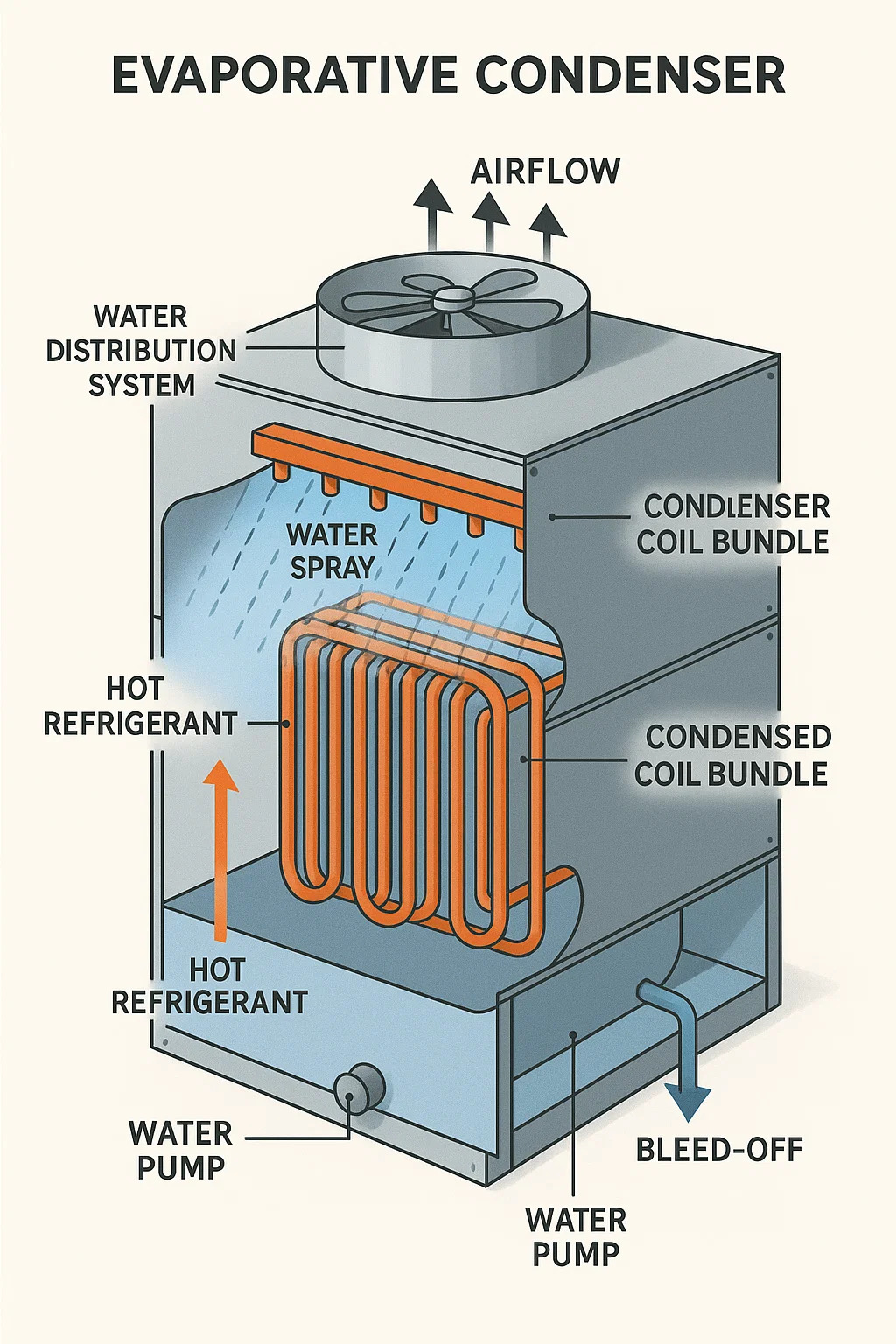

Ein Verdunstungskondensator Integriert Luftkühlung und Wasserverdunstung, um Wärme aus Kühlsystemen abzuleiten. Der Aufbau und die Funktionsweise unterscheiden sich grundlegend von herkömmlichen luftgekühlten Kondensatoren:
1. Kernarbeitsprinzip
Kombinierte Wärmeübertragung:
Die Wärme des Kältemittels wird durch Folgendes abgeführt:
Sinnvolle Wärmeübertragung (Luftkühlschlangen)
Latente Wärmeaufnahme (Wasserverdunstung)
Wassersprühsystem:
Die Pumpe zirkuliert Wasser über den Kondensatorschlangen.
Verdampfendes Wasser absorbiert erhebliche Wärme und senkt die Kondensationstemperatur des Kältemittels.
2. Kritische Komponenten
Kondensatorschlangenbündel:
Rohrkreislauf, in dem heißes Kältemittel fließt.
Typischerweise Kupfer oder Edelstahl für Typischerweise Kupfer oder Edelstahl für Korrosionsbeständigkeit.
Wasserverteilungssystem:
Sprühdüsen beschichten die Spulen gleichmäßig; Verstopfte Düsen führen zu trockenen Stellen und Ineffizienz.
Lüfter und Luftstrom:
Konfigurationen mit Zwangszug (Lüfter oben auf der Einheit) oder Saugzug (Lüfter unten).
Luft strömt durch gesättigte Spulen und beschleunigt so die Verdunstung.
Sumpf- und Wasseraufbereitung:
Sammelt Wasser und zirkuliert es.
Das Entlüftungsventil steuert die Mineralstoffkonzentration.
3. Hauptvorteile
Überlegene Effizienz bei hohen Umgebungstemperaturen:
Die Wasserverdunstung ermöglicht Kondensationstemperaturen unterhalb der Trockentemperatur der Luft.
Reduzierte Kompressorauslastung:
Ein geringerer Förderdruck senkt den Energieverbrauch im Vergleich zu luftgekühlten Geräten in trockenen Klimazonen um 20–30 %.
Kompakte Stellfläche:
Behandelt eine gleichwertige Wärmeabfuhr mit kleinerer Spulenoberfläche im Vergleich zu trockenen, kleineren Spulenoberflächen im Vergleich zu trockenen Kondensatoren.
4. Betriebsbeschränkungen
Anforderungen an die Wasserqualität:
Hartes Wasser führt zu Mineralablagerungen; erfordert Weichmacher/chemische Behandlung.
Eine schlechte Behandlung birgt das Risiko des Legionellenwachstums.
Frostschutz:
Der Winterbetrieb erfordert Glykolzusätze oder eine Entwässerung in kalten Klimazonen.
Drift und Wasserverlust:
Wind trägt Wassertröpfchen („Drift“) – erfordert Abscheiderleitbleche.
Durch die Verdunstung wird Wasser verbraucht; in Dürreregionen nicht nachhaltig.
5. Ideale Anwendungen
Industrielle Kühlung (Kühllagerung, Lebensmittelverarbeitung).
Umgebungen mit hoher Umgebungstemperatur (Wüstenklima).
Standorte mit reichlich Wasser, aber begrenzter elektrischer Kapazität.
Wartungsanforderungen:
Entfernung von Ablagerungen: Jährliche Reinigung der Spulen mit Säure. Entfernung: Spulen jährlich mit Säure waschen.
Reinigung des Tropfenabscheiders: Verhindert eine Verstopfung des Luftstroms.
Bioprotokolle: Vierteljährliche Legionellentests für Wassersysteme.
